Vergelijking magnetic loop en inverted V
15-4-2019
Samenvatting:
Mijn magnetic loop blijkt op 40 meter 8 db zwakker te zijn dan een full size
inverted V waarvan het centrum op 11 m. hoogte hangt.
Op 30 meter is dit ook 8 db.
Er gaan allerlei verhalen rond over de magnetic loop antenne.
Het leek me interessant om eens nauwkeurig naar een magnetic loop te kijken.
Ik ging daarom met 2 precies gelijke zenders , Whisper en een Inverted V
aan de slag. De inverted V hangt met het middelpunt op 11 meter hoogte.
De loop staat bijna op de grond.
De inverted V straalt maximaal naar Noord en zuid, en de magnetic loop ook.
Dus het stralings diagram van beide antennes geeft geen verkeerde verschillen.

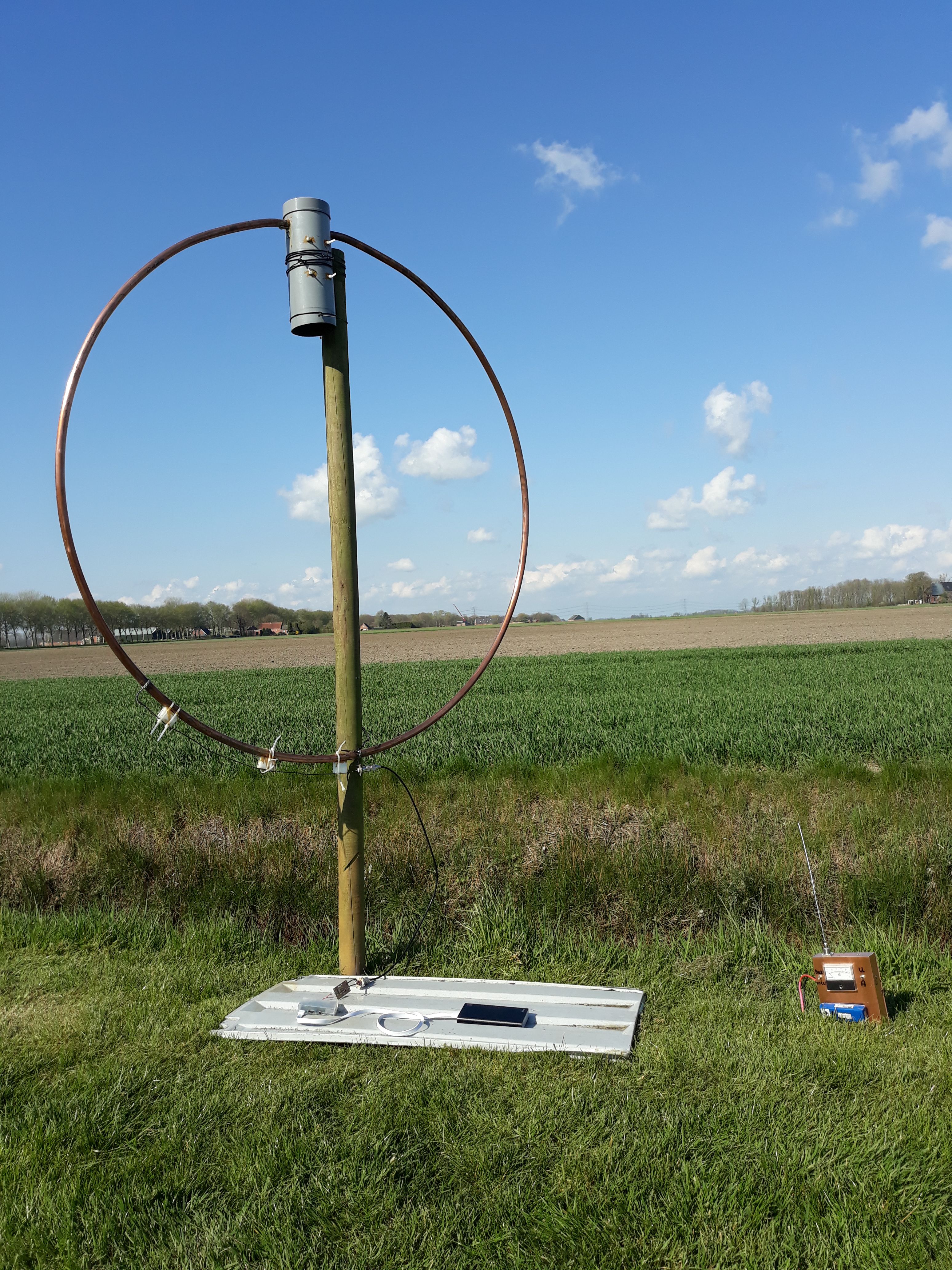

De loop is van 22 mm koperbuis, rond gebogen met een buigapparaat dat door
Ton pa0atb is gemaakt.
De middellijn is 1.45 meter en de omtrek is 4.55 meter.
Bovenin, in het stukje rioolbuis zit een variabele condensator waarmee hij
in resonantie gebracht kan worden. Hiertoe zet ik een verdsterktemeter
ernaast op de grond en regel gewoon af op maximum uitslag.
De zender is een raspberry pi met daarachter een 100 mWatt eindtrapje
dat via een kort coax kabeltje met de loop is verbonden.
Het geheel draait op een accu om te voorkomen dat lange netleidingen
mee-zenden.
Ik heb zowel op 40 m. als 30 m. gemeten.
Hieronder een aantal grafieken van stations die zowel de inverted V als
de magnetic loop tegelijkertijd hebben ontvangen.
Eerst 40 m.

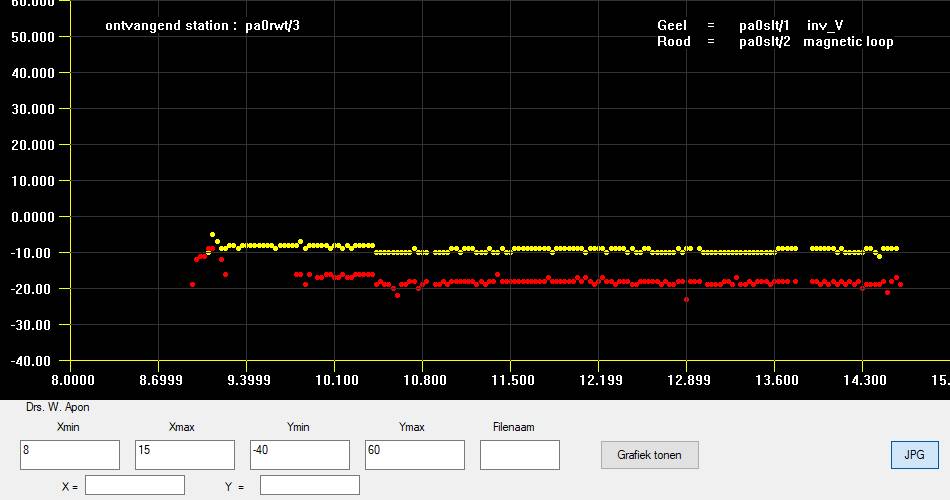

De grondgolf bij pa0rwt/3 op 5 Km afstand.
Het verschil tussen de inverted V en de magnetic loop is 9 db.
De horizontale schaal is in uren en de verticale schaal is is db.
Zo werd het experiment bij andere stations ontvangen.
Het verschil bij la3jj is 6 db.

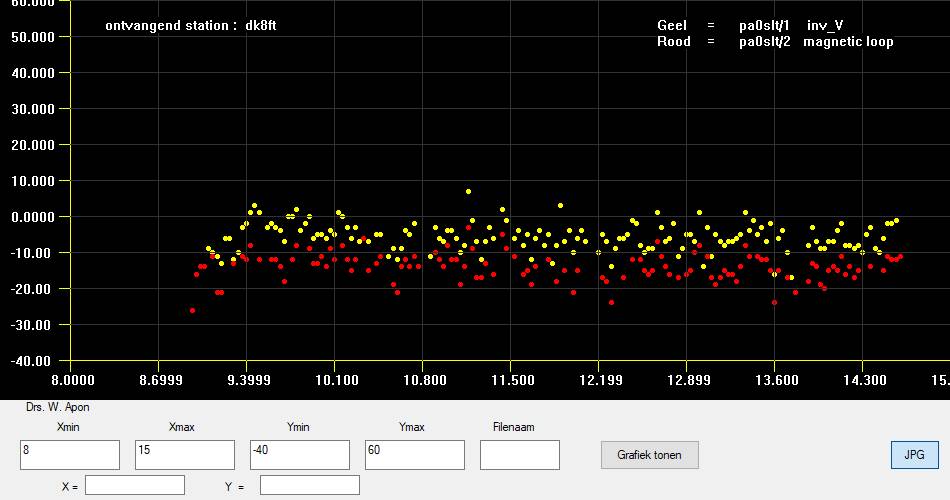

Het verschil bij dk8ft is 8 db.

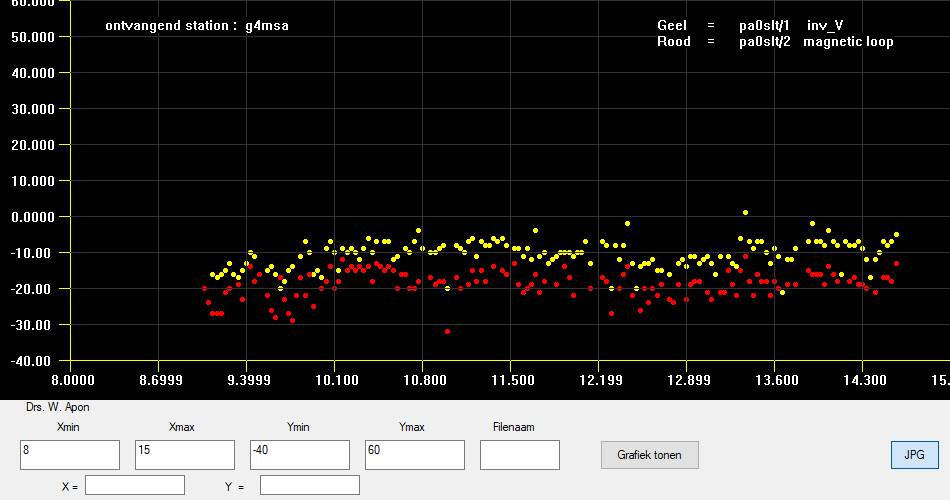

Het verschil bij g4msa is 9 db.

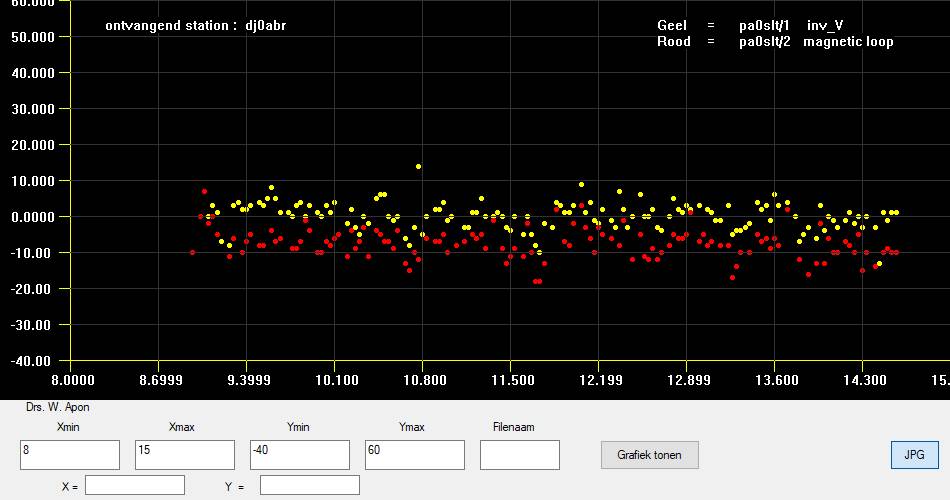

Het verschil bij dj0abr is 7 db.
concluderend zie ik een verschil tussen de inverted V en
de magnetic loop van 8 db.
Dus een ruime S-punt.
En nu op 30 m.
Ook al veranderen de condities snel, je kunt nog steeds prima het verschil
tussen beide antennes zien.

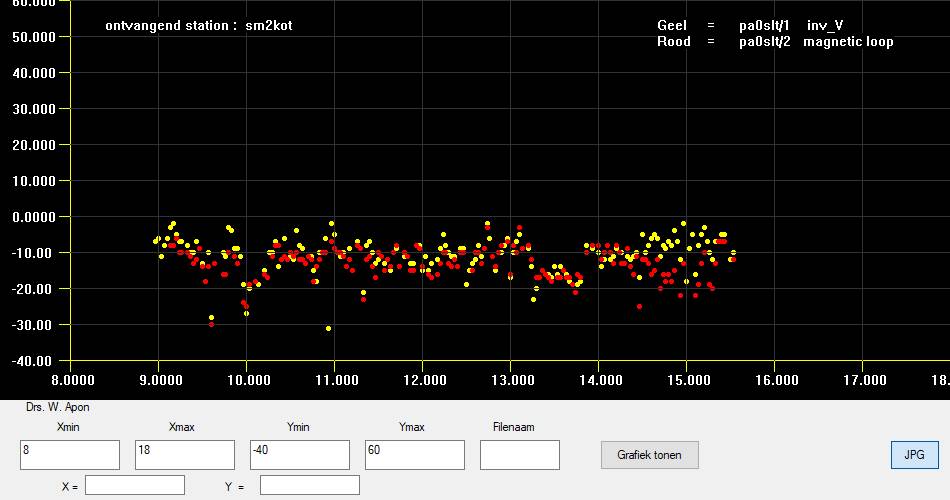

Ik zie een verschil van 8 db.
Een verschil van 9 db

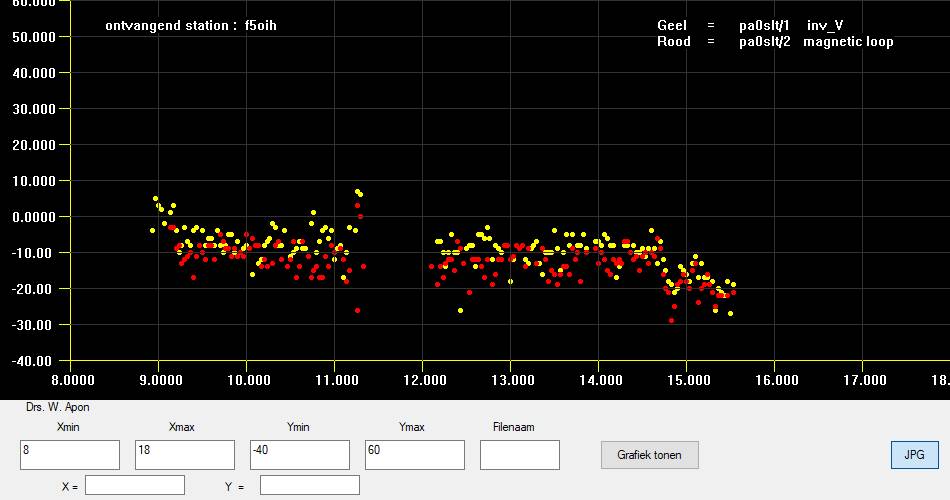

Het is niet helemaal duidelijk, maar het verschil is ongeveer 6 db.

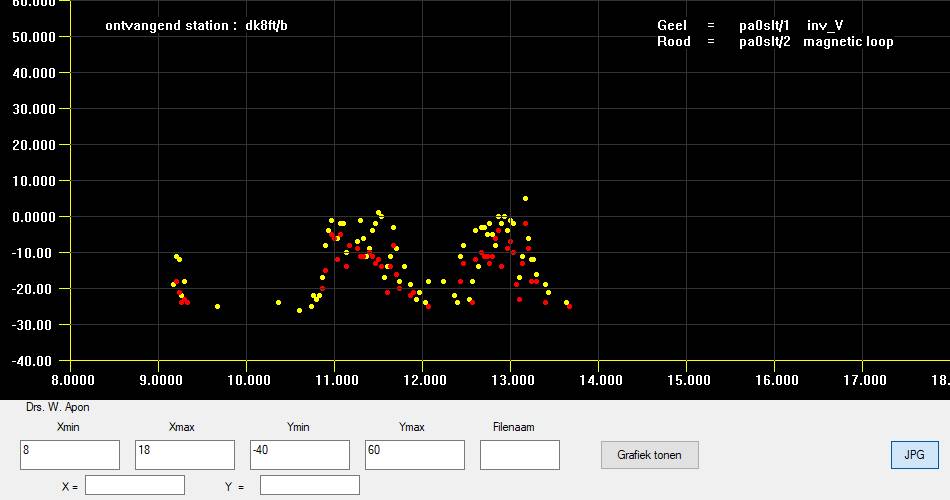

Het verschil varieert. Soms 0 db en soms 10 db.
Ik vind dat het verschil door de bank genomen 8 db is.
