Vergelijking magnetic loop en inverted V
Ik bedacht een leuke manier om 2 antennes te vergelijken.
het is nogal wat werk, maar een computer doet het in een paar seconden.
Om deze grafiek te maken gebruikte ik 2 identieke zenders met een vermogen
van 0.1 Watt. De ene koppelde ik aan een full size inverted V voor 40m.
De andere koppelde ik aan een magnetic loop.
Dan laat ik beide zenders een paar uur Whisper uitzenden op 40m.
Hierna haal ik de ontvangst rapporten uit de whisper database.
Je krijgt dan duizenden s-rapporten van deze 2 antennes.
Ik schreef een computer programma dat de verschillen van de s-rapporten per
richting enn per station in een grafiek zet.

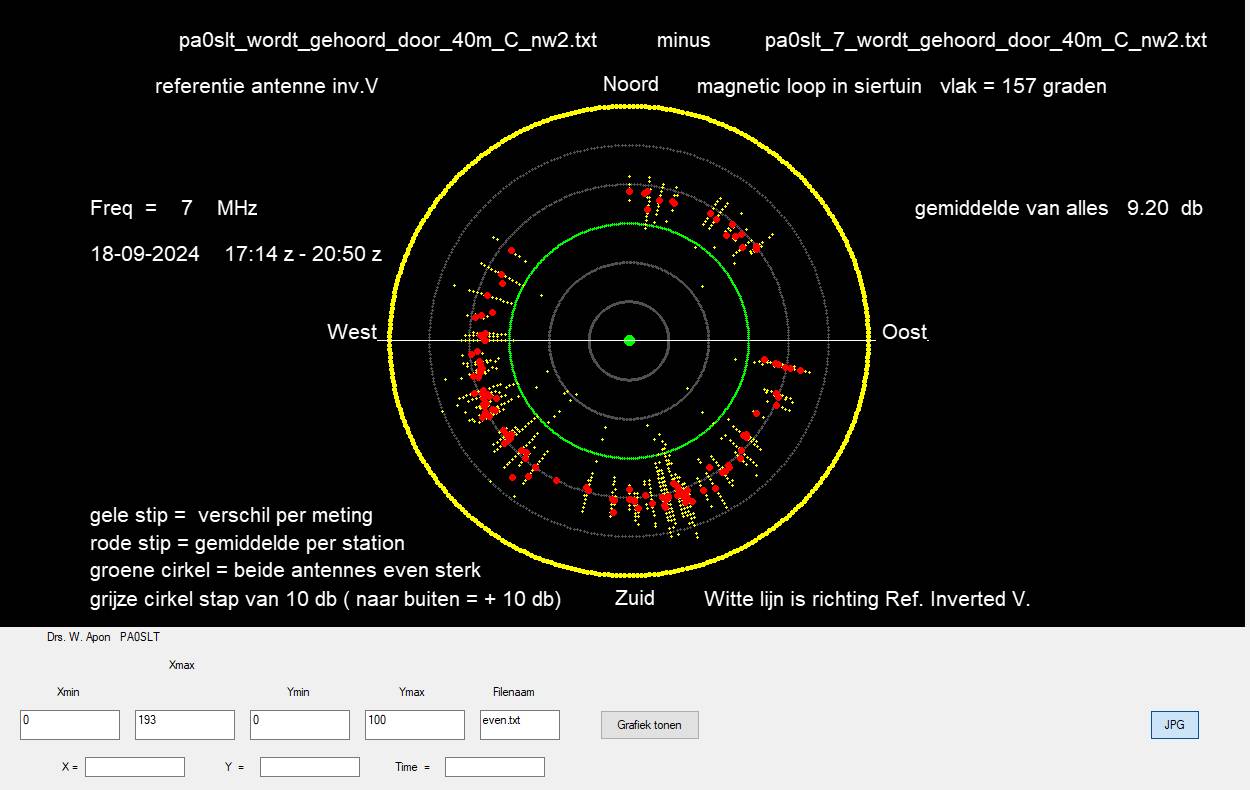

Een gele stip is het sterkte verschil hoe 1 station beide zenders op een zelfde
tijdstip ontvangt.
Door verschillende oorzaken is het sterkte verschil niet steeds hetzelfde.
Ik middel de gele stippen weer uit en krijg zo de rode stippen.
Een rode stip is dus het gemiddelde sterkteverschil bij 1 ontvangst station.
Tenslotte middel ik alle rode stippen weer uit en krijg zo het
verschil tussen de inverted V en de magnetic loop voor alle richtingen.
In dit geval is de magnetic loop 9.2 db
slechter dan de referentie antenne ( full size inverted V op 10m hoogte)
Helaas zijn niet alle richtingen vertegenwoordigd in de grafiek.
Dat komt omdat er in die richtingen gewoon geen ontvangende stations zitten.
Realiseer je dat deze grafiek niet de absolute sterkte van stations laat zien.
Je ziet alleen het sterkteverschil.

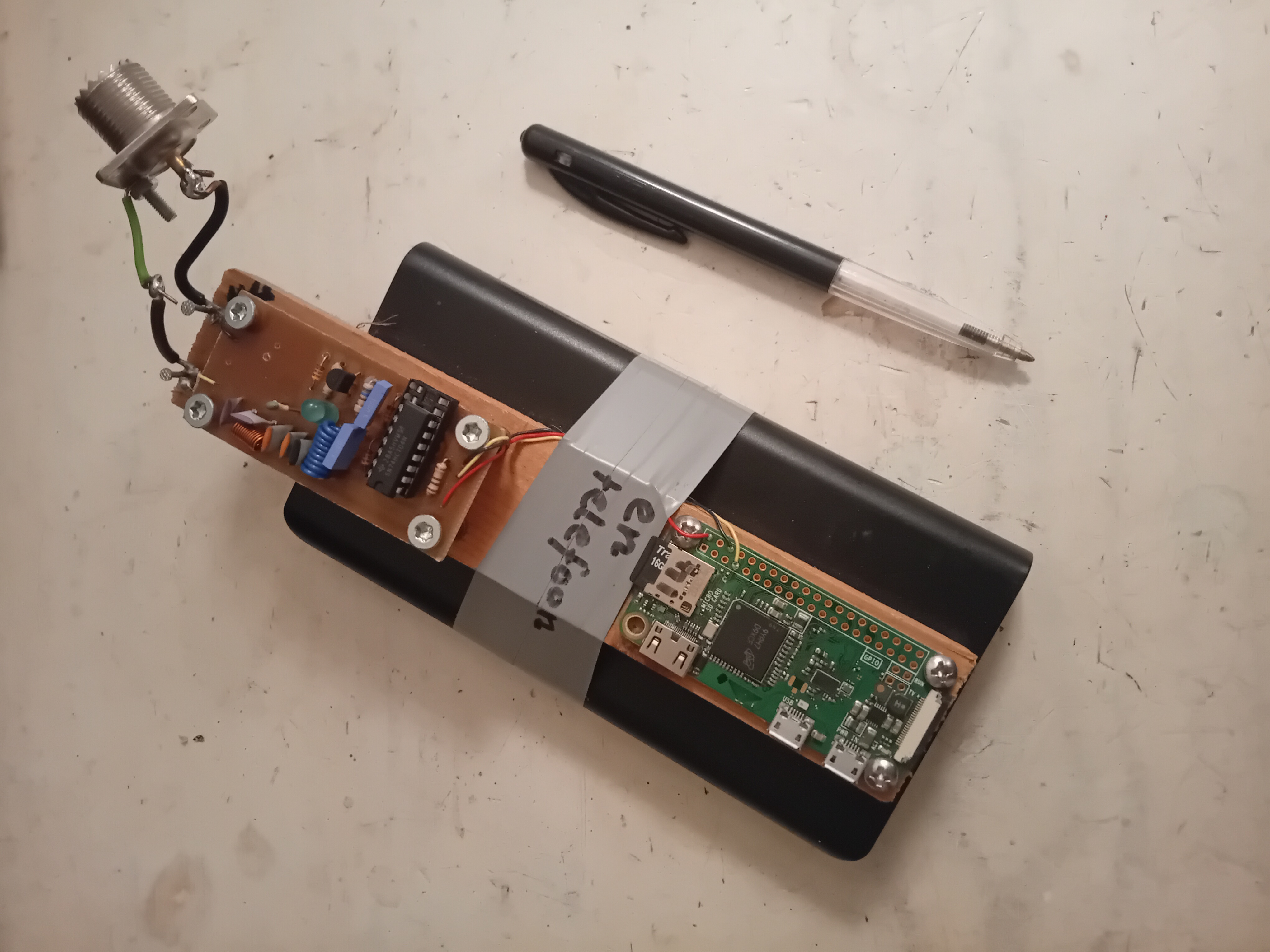

Hieronder zie je de zender waarvan ik er voor dit experiment 2 gebruik.
Het is een Raspberrypi zero die het whisper signaal opwekt, met daarachter
een door pe1jvu ontworpen power amplifier die 0.1 Watt levert.
De zender wordt gevoed uit een telefoon accupack.
